ACTUATOR FOR CYLINDER VALVE – VAN KÍCH HOẠT
(SG-227EA / SG-FK5112 – UL Listed)

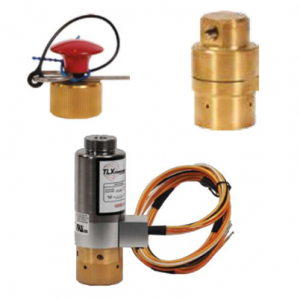

Van kích hoạt đầu bình (Actuator for Cylinder Valve) là cơ cấu truyền động dùng để kích hoạt van xả khí của bình chữa cháy FM200 trong hệ thống SG-227EA và SG-FK5112.

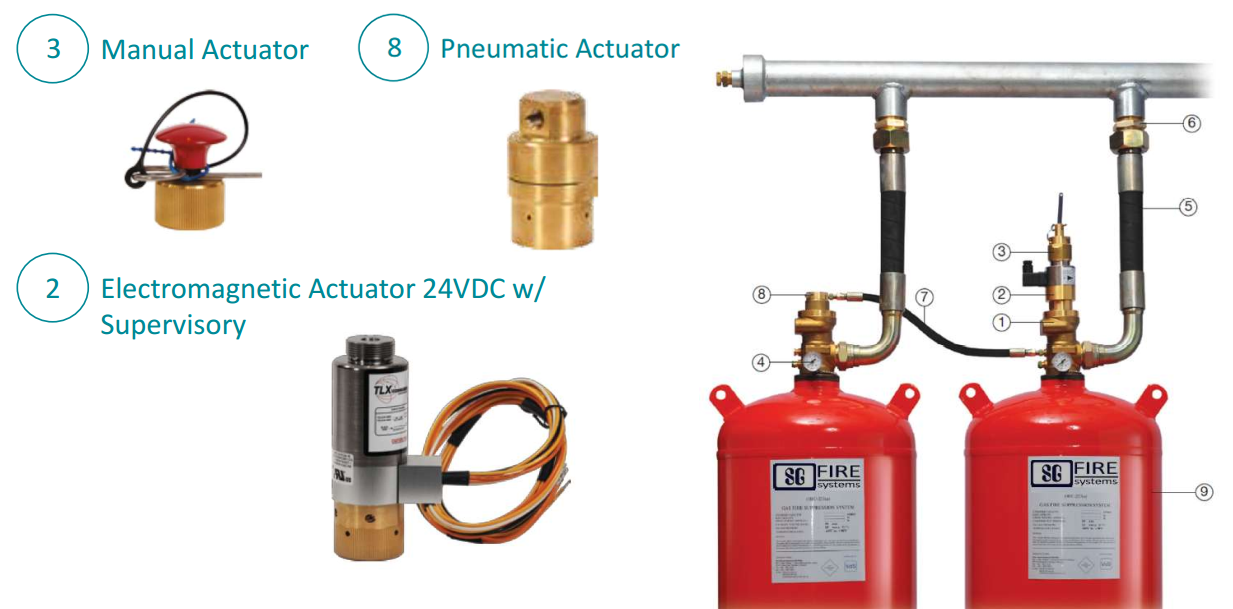

Tùy cấu hình hệ thống, Van kích hoạt đầu bình có thể kích hoạt theo 3 phương thức:
Kích hoạt điện (từ tủ điều khiển)
Kích hoạt bằng tay (tại chỗ)
Kích hoạt bằng khí mồi (pneumatic signal)
Tất cả các loại van kích hoạt đều đạt chứng nhận UL Listed – EX28621.
⭐ Đặc điểm nổi bật
Lắp trực tiếp trên van đầu bình FM200
Tương thích hệ thống SG-227EA & SG-FK5112
Hỗ trợ 3 phương thức kích hoạt: điện, cơ khí (bằng tay) và khí mồi
Vật liệu Đồng thau & Thép không gỉ chống ăn mòn, độ bền cao
Ren kết nối tiêu chuẩn UNEF theo thiết kế van đầu bình
Dải nhiệt độ làm việc: -10°C đến 60°C
Có thể kết hợp nhiều phương thức kích hoạt trong cùng hệ thống
Đạt chứng nhận UL Listed (EX28621) / UL/FM
⚙️ Thông số kỹ thuật
| Hạng mục | SG-110-XX-LAT-UL (Electromagnetic Actuator -Van điện từ đầu bình UL/FM) | SG110-XX-MNL-UL (Manual Actuator – Cần gạt xả khí bằng tay đầu bình UL/FM) | SG111-BR-PNE-UL (Pneumatic Actuator – Van kích hoạt bằng khí mồi (trên đầu bình) UL/FM) |
|---|---|---|---|
| Phương thức kích hoạt | Điện 24VDC | Cơ khí (bằng tay) | Khí mồi |
| Điện áp cấp | 24 VDC | — | — |
| Dòng hoạt động | 0.5 A | — | — |
| Dòng giám sát | < 30 mA | — | — |
| Công tắc giám sát | Thường đóng (N.C.) | — | — |
| Lực kích hoạt | 12 lbs (53 N) | 12 lbs (53 N) | 12 lbs (53 N)* |
| Vật liệu | Đồng thau & Thép không gỉ | Đồng thau & Thép không gỉ | Đồng thau |
| Ren kết nối | 1-1/8” x 18 UNEF | 1-1/8” x 18 UNEF | 1-1/4” x 18 UNEF |
| Kết nối khí mồi | — | — | 1/8” NPT |
| Hệ sử dụng | SG-227EA / SG-FK5112 | SG-227EA / SG-FK5112 | SG-227EA / SG-FK5112 |
| Chứng nhận | UL Listed (EX28621) | UL Listed (EX28621) | UL Listed (EX28621) |
Ghi chú

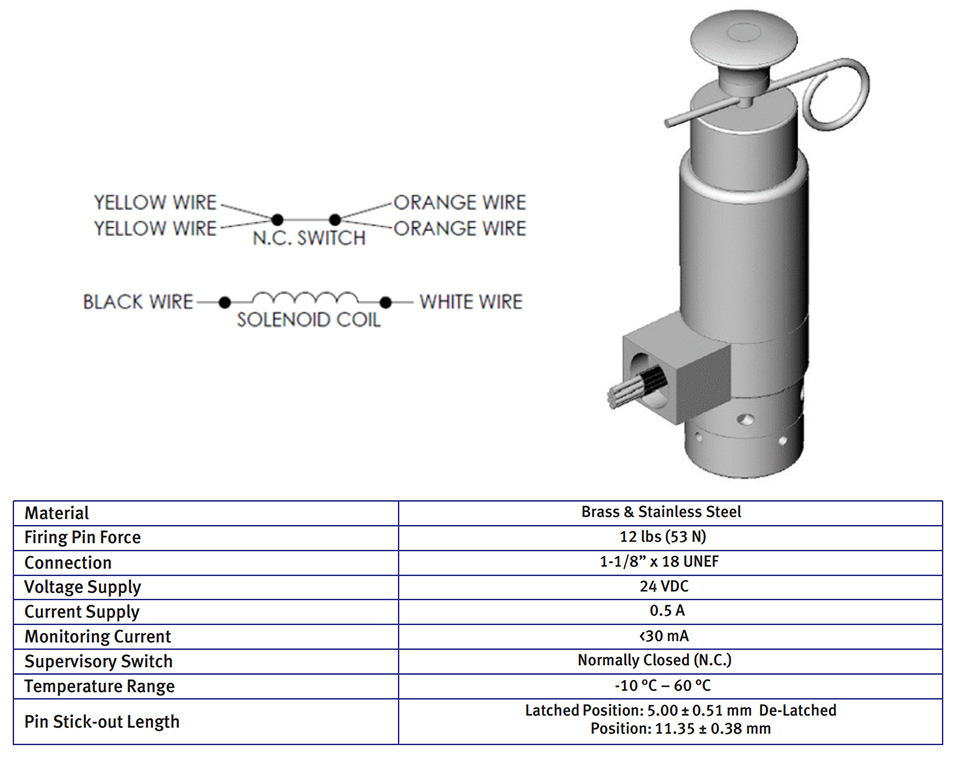

Van điện từ đầu bình dùng để kích hoạt tự động từ tủ điều khiển trung tâm.
Van kích hoạt bằng tay dùng cho thao tác kích hoạt khẩn cấp tại chỗ.

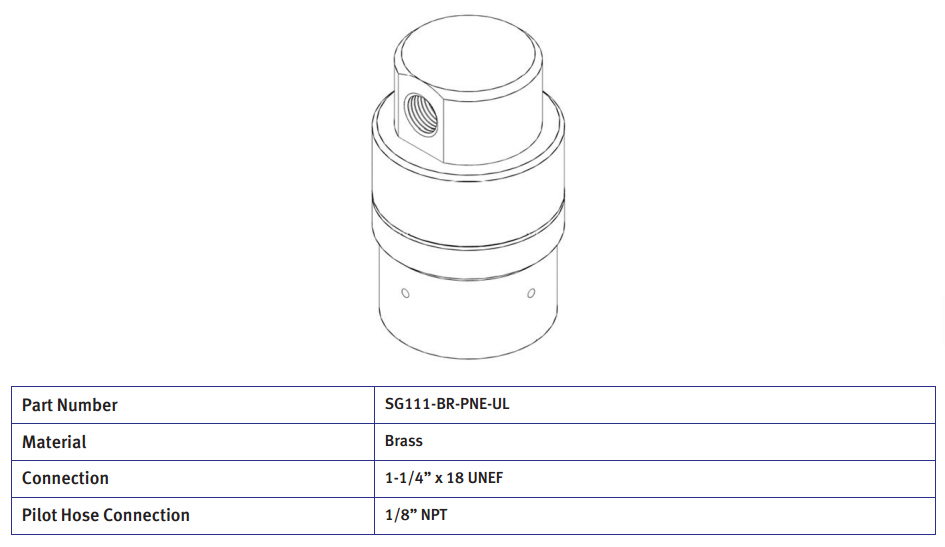

Van kích hoạt bằng khí mồi dùng cho hệ thống ống góp nhiều bình (manifold), kích hoạt các bình phụ (slave cylinder).
Các loại van kích hoạt có thể được cấu hình kết hợp tùy theo thiết kế hệ thống.
Lực kích hoạt của loại khí mồi tương đương cơ cấu van đầu bình.
*Thông số kỹ thuật được trích từ catalogue chính thức của hãng.
📌 Ứng dụng
- Hệ thống chữa cháy khí FM200 (HFC227ea)
Trung tâm dữ liệu (Data Center)
Phòng server
Phòng điện – UPS
Nhà máy sản xuất
Công trình công nghiệp & thương mại
